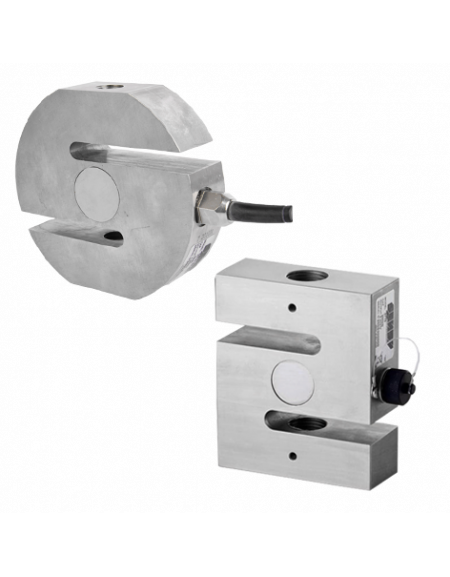

CAPTEURS DE FORCE EN TRACTION ET COMPRESSION
2710-2715
Capteurs de force universels associant précision, robustesse et simplicité de mise en œuvre.
o Matière:
- 2710: acier inoxydable
- 2715: acier nickelé
o Classe de protection IP67
o Faible encombrement, structure compacte
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.1 % | 0.03 % | |
|---|---|---|
|
Classe de précision (-)
|
0.1 % P.E. | 0.03 % P.E. |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.1 | <± 0.03 |
|
Erreur de répétabilité (% P.E.*)
|
<± 0.03 | <± 0.015 |
|
Fluage sur 30 min. (% P.E.*)
|
<± 0.06 | <± 0.025 |
|
Retour à zéro (% P.E.*)
|
<± 0.015 | <± 0.0075 |
|
Température de référence (°C)
|
23 | 23 |
|
Température compensée (°C)
|
-10...+45 | -10...+45 |
|
Température opérationnelle (°C)
|
-25...+70 | -25...+70 |
|
Température de stockage (°C)
|
-50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.015 |
|
Dérive thermique du zéro (% P.E.*/10°C)
|
<± 0.035 | <± 0.023 |
|
Plage du zéro initial (mV/V)
|
± 0.02 | ± 0.02 |
|
Sensibilité nominale (mV/V)
|
2 | 2 |
|
Tolérance de sensibilité (%)
|
<± 0.3 | <± 0.2 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 |
|
Tension d'alimentation de référence (VDC)
|
10 | 10 |
|
Tension d'alimentation nominale permise (VDC)
|
3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 120 | 120 |
|
Charge de rupture (% P.E.*)
|
>300 | >300 |
|
Utilisation dynamique admissible (% P.E.*)
|
60 | 60 |
|
Force latérale statique admissible (% P.E.*)
|
50 | 50 |
* P.E. : Pleine Echelle.
** : excepté les dérives thermiques
Les spécifications peuvent être modifiées sans avertissement
