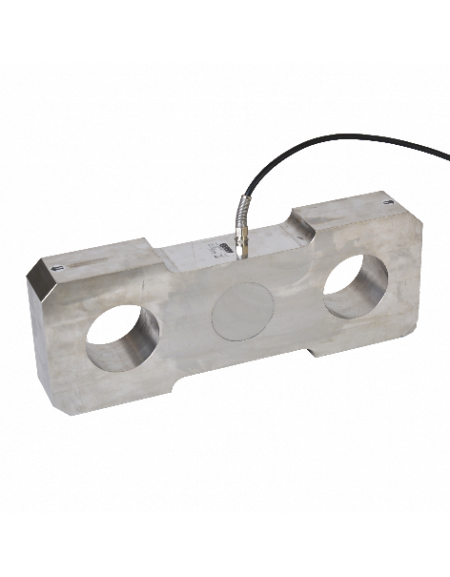

CAPTEURS DE TRACTION
5200-5205
Capteurs de force en traction spécialement adaptés aux dimensions des manilles standard
o Conception robuste
o Classe de protection : IP66
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
o Matière : acier inoxydable (5200) ou acier nickelé (5205)
OPTIONS DISPONIBLES
| 0.5 % | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | < ± 0.5 |
|
Erreur de répétabilité (% P.E.*)
|
< ± 0.25 |
|
Fluage sur 30 min. (% P.E.*)
|
< ± 0.2 |
|
Retour à zéro (% P.E.*)
|
< ± 0.1 |
|
Température de référence (°C)
|
23 |
|
Température compensée (°C)
|
-10...+45 |
|
Température opérationnelle (°C)
|
-25...+70 |
|
Température de stockage (°C)
|
-50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < ± 0.1 |
|
Dérive thermique du zéro (% P.E.*/10°C)
|
< ± 0.1 |
|
Plage du zéro initial (mV/V)
|
± 0.02 |
| Résistance d'entrée (ohm(s)) | 352 ± 2 |
| Résistance de sortie (ohm(s)) | 352 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
|
Tension d'alimentation de référence (VDC)
|
10 |
|
Tension d'alimentation nominale permise (VDC)
|
3...12 |
| Charge maximale admissible (% P.E.*) | 150 |
|
Charge de rupture (% P.E.*)
|
> 300 |
* P.E. : Pleine Echelle.
** : excepté les dérives thermiques
Les spécifications peuvent être modifiées sans avertissement
